Un terrain en pente, une terrasse à créer, une rampe de garage, une piscine ou une extension à flanc de coteau : très souvent, le projet passe par un mur de soutènement. Cet ouvrage retient des terres qui le poussent en permanence, parfois sur plusieurs mètres de hauteur. Mal conçu, il se fissure, se bombe, glisse ou se renverse, avec des conséquences lourdes pour vous et pour vos voisins. L’étude géotechnique du mur de soutènement est la première étape pour l’éviter. Voici quand elle s’impose, ce qu’elle contient, quelles missions de la norme NF P94-500 commander et comment préparer votre projet.
Pourquoi un mur de soutènement n’est-il pas un mur comme les autres ?
Un mur de clôture porte surtout son propre poids. Un mur de soutènement, lui, reprend la poussée horizontale des terres situées côté amont, à laquelle s’ajoutent la poussée de l’eau si elle n’est pas évacuée et les surcharges en tête (voiture, terrasse, construction, stockage). L’Agence Qualité Construction le rappelle dans sa plaquette « Mur de soutènement : des risques réels » destinée aux particuliers : un mur de soutènement « n’est pas un mur de clôture » et il est « nettement plus sollicité et complexe ».
Ces efforts dépendent directement de la nature du terrain retenu et du sol d’assise : un remblai sableux, une argile plastique ou des marnes altérées ne poussent pas de la même façon, et ne portent pas les fondations de la même façon. C’est pourquoi le dimensionnement d’un mur commence par la connaissance du sol, et non par le choix d’un modèle de bloc ou d’une épaisseur de voile.
Les principaux types de murs de soutènement
- Murs poids (maçonnerie, béton non armé, gabions, enrochements) : ils résistent à la poussée par leur masse.
- Murs en béton armé en L ou en T (murs cantilever) : la semelle, chargée par les terres situées au-dessus d’elle, stabilise le voile.
- Murs en éléments préfabriqués (blocs, éléments en L) : rapides à poser, mais à justifier comme les autres.
- Parois et écrans (parois clouées, berlinoises, palplanches, parois ancrées) : utilisés pour les soutènements plus hauts ou en déblai près d’avoisinants.
En France, la justification géotechnique des murs relève de l’Eurocode 7 (NF EN 1997-1) et de sa norme d’application nationale NF P94-281 consacrée aux murs de soutènement ; les écrans relèvent de la NF P94-282 et les massifs en sol cloué de la NF P94-270.
Quels sont les risques d’un mur de soutènement mal conçu ?
La plaquette de l’AQC décrit cinq modes de désordre : le mur peut se fissurer, se bomber, glisser, basculer partiellement ou se renverser. Dans certains cas, c’est l’ensemble du versant qui glisse en emportant le mur : c’est la question de la stabilité générale, qui ne se règle pas en épaississant le voile. Ces risques sont aggravés par des pluies importantes et répétées, en zone sismique, en présence d’argiles gonflantes et lorsque la hauteur est importante.
| Désordre observé | Causes fréquentes | Ce que l’étude géotechnique apporte |
|---|---|---|
| Fissures, bombement du voile | Poussée sous-estimée, armatures insuffisantes, eau retenue derrière le mur | Paramètres de poussée des terres, niveau d’eau, principes de drainage |
| Glissement du mur | Semelle trop étroite, frottement sol-fondation trop faible | Caractéristiques du sol d’assise, profondeur de la couche porteuse |
| Basculement, renversement | Portance insuffisante, ancrage trop faible, surcharge en tête | Portance et tassements attendus, conditions d’ancrage |
| Glissement d’ensemble du talus | Pente instable, couche argileuse ou humide en profondeur | Analyse de stabilité générale du versant |
| Mouvements saisonniers | Argiles sensibles au retrait-gonflement, fondation hors gel insuffisante | Profondeur d’ancrage adaptée aux variations saisonnières |
Parmi les causes listées par l’AQC figurent notamment l’absence d’étude de sol et de calculs, la portance trop faible du sol d’assise ou un ancrage insuffisant, l’absence ou l’inefficacité du drainage, les barbacanes bouchées et une profondeur « hors gel » insuffisante. Ces désordres rejoignent la famille plus large des mouvements de terrain.
L’étude géotechnique d’un mur de soutènement est-elle obligatoire ?
Il n’existe pas de texte imposant, pour tout mur de soutènement, une étude géotechnique en tant que telle. Mais plusieurs règles la rendent indispensable dans les faits :
- Les règles de l’art : un mur doit être justifié selon l’Eurocode 7 et la NF P94-281, ce qui suppose des paramètres de sol mesurés.
- L’assurance : selon la plaquette de l’AQC (2011), l’étude de sol est généralement demandée par les assureurs, en dommages-ouvrage comme en responsabilité civile décennale.
- Le projet global : en zone d’exposition moyenne ou forte au retrait-gonflement des argiles, la loi ÉLAN sur l’étude de sol obligatoire impose une étude lors de la vente d’un terrain constructible et avant le contrat de construction d’une maison. Elle porte sur la maison, pas spécifiquement sur le mur, mais ses résultats servent aussi à le concevoir.
Côté urbanisme, l’article R421-3 du code de l’urbanisme dispense en principe les murs de soutènement de formalité, sauf dans certains secteurs protégés. Un mur qui fait aussi office de clôture, ou qui s’accompagne d’un exhaussement de terrain, peut toutefois relever d’une autorisation : renseignez-vous en mairie et consultez le plan local d’urbanisme et les éventuels plans de prévention des risques avant de lancer les travaux.
Quelles missions de la norme NF P94-500 commander ?
La norme NF P94-500 enchaîne les missions géotechniques selon les phases du projet. Pour un mur de soutènement, le schéma courant est le suivant :
| Phase du projet | Mission | Objet pour le mur |
|---|---|---|
| Choix du site, faisabilité | G1 ES / PGC (étude géotechnique préalable) | Premier modèle géologique, risques principaux (pente, eau, argiles, cavités) |
| Avant-projet | G2 AVP | Sondages et essais, type de mur adapté, hypothèses géotechniques, drainage de principe |
| Projet | G2 PRO | Paramètres de calcul, vérifications géotechniques du mur retenu, dispositions constructives (puis G2 DCE/ACT pour la consultation des entreprises) |
| Exécution | G3 (entreprise) et G4 (maître d’ouvrage) | Adaptation aux terrains rencontrés, suivi des terrassements, supervision |
| Mur existant endommagé | G5 (diagnostic) | Causes du désordre, état du sol et du drainage, pistes de confortement |
Pour bien distinguer les deux premières étapes, voir notre article Étude de sol G1 ou G2 : quelle est la différence ? La mission G2 ne remplace pas le bureau d’études structure : le géotechnicien fournit les données et les vérifications géotechniques (poussée, portance, glissement, stabilité générale), le bureau d’études structure dimensionne le voile, la semelle et les armatures.
Que contient l’étude géotechnique d’un mur de soutènement ?
Les investigations de terrain
Les sondages géotechniques sont implantés au droit du futur mur, côté amont et côté aval quand c’est possible, et assez profonds pour reconnaître le sol d’assise et les couches susceptibles de glisser. Selon le site, on combine :
- des sondages à la pelle mécanique pour observer les terrains, les remblais et les venues d’eau ;
- des sondages au pénétromètre pour mesurer la résistance des couches ;
- des sondages pressiométriques pour obtenir les paramètres de portance et de déformation ;
- des mesures du niveau d’eau (piézomètre si nécessaire), l’eau étant l’un des premiers facteurs de désordre.
Avant toute intervention, les réseaux enterrés sont déclarés aux exploitants : voir notre guide sur la DT-DICT avant les sondages géotechniques.
Les essais en laboratoire
Des échantillons sont prélevés pour identifier les sols (granulométrie, teneur en eau, limites d’Atterberg, valeur au bleu) et, quand les enjeux le justifient, mesurer leur résistance au cisaillement (essai à la boîte ou triaxial). Ces essais donnent la cohésion et l’angle de frottement qui servent à calculer la poussée des terres et la stabilité du mur.
Les vérifications et les recommandations
Le rapport présente le modèle géotechnique du site, les paramètres retenus et les vérifications prévues par la NF P94-281 : glissement sur la base, renversement (excentrement de la charge), portance du sol d’assise, tassements et stabilité générale du talus. Il précise la profondeur d’ancrage, les principes de drainage, les précautions de terrassement (talutage provisoire, phasage par plots) et les éventuelles solutions alternatives (paroi clouée, gabions, enrochements, amélioration des sols).
Le drainage : pourquoi est-il décisif ?

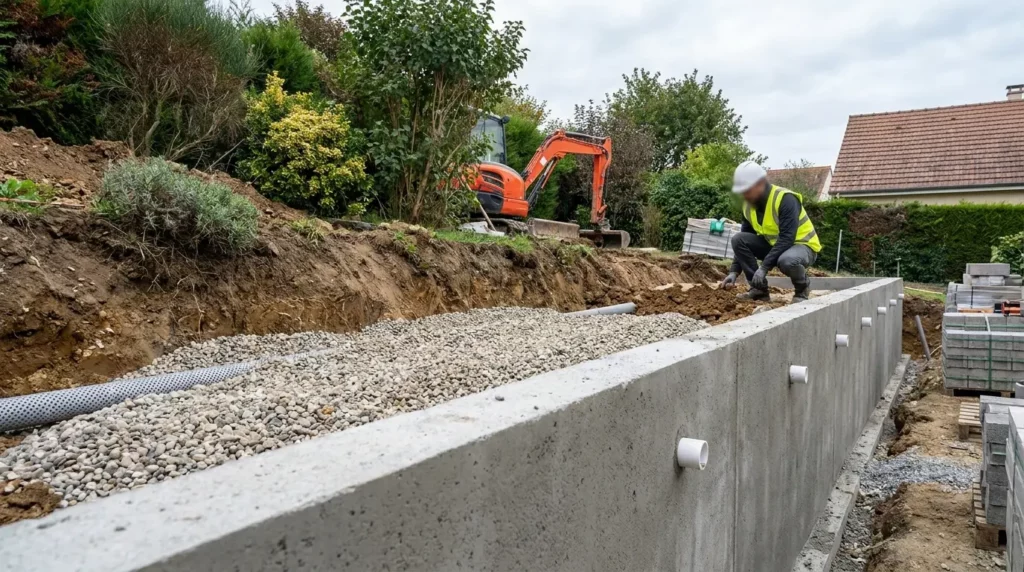

Un terrain gorgé d’eau pousse beaucoup plus qu’un terrain drainé. Si l’eau ne peut pas s’évacuer, elle s’accumule derrière le mur et ajoute sa propre pression à celle des terres. Un mur bien conçu comporte donc :
- un massif drainant (matériau granulaire) derrière le voile, séparé du terrain par un géotextile si besoin ;
- un drain en pied de mur, côté terres, raccordé à un exutoire d’eaux pluviales ;
- des barbacanes régulièrement réparties dans le voile.
L’entretien compte autant que la conception : l’AQC recommande de vérifier le drain et les barbacanes au moins deux fois par an ou après de fortes pluies, d’éviter les arbres à grosses racines près du mur, de ne pas creuser de tranchée près de ses fondations et de ne pas rehausser un mur existant. Sur les terrains argileux, ces précautions rejoignent celles présentées dans notre article sur le retrait-gonflement des argiles.
Comment préparer votre projet de mur de soutènement ?
- Définissez le besoin : hauteur des terres retenues, longueur, usage en tête (jardin, voie, construction), proximité des limites de propriété et des bâtiments voisins.
- Réunissez les documents : plan topographique ou relevé de la pente, plan de masse, réseaux connus sur la parcelle.
- Consultez les cartes de risques (argiles, cavités, mouvements de terrain) sur cartes.gouv.fr.
- Commandez l’étude géotechnique dès l’avant-projet, avant la conception du mur : elle conditionne le type de mur et son coût. Pour comprendre ce qui fait varier le budget, voir Prix d’une étude de sol : facteurs et devis.
- Confiez la réalisation à des professionnels qualifiés et assurés pour ce type d’ouvrage, et organisez une réception des travaux.
Questions fréquentes sur l’étude géotechnique d’un mur de soutènement
À partir de quelle hauteur faut-il une étude de sol ?
Aucun seuil réglementaire unique ne fixe la hauteur à partir de laquelle l’étude devient nécessaire. Le risque dépend de la hauteur, mais aussi de la nature du terrain, de l’eau, des surcharges en tête et de la proximité de constructions. Dès que des véhicules circulent sur les terres retenues, qu’une construction y repose ou que le mur longe une limite de propriété, l’étude géotechnique est fortement recommandée.
Un mur en blocs préfabriqués dispense-t-il de l’étude ?
Non. Les notices de pose des fabricants supposent des hypothèses de sol (nature, portance, drainage) qu’il faut vérifier sur votre terrain. L’étude géotechnique permet de savoir si ces hypothèses sont respectées.
Mon mur existant penche ou se fissure : que faire ?
Évitez toute surcharge en tête, vérifiez que les barbacanes et le drain ne sont pas bouchés et faites établir un diagnostic géotechnique G5. Il identifie la cause du désordre (eau, portance, poussée sous-estimée, glissement) avant de choisir une solution de confortement, comme une reprise en sous-œuvre ou un renforcement par clous ou tirants.
Qui est responsable si le mur endommage la propriété voisine ?
La réponse dépend de la situation (propriété du mur, origine du désordre, contrats et assurances). Les conséquences pouvant être lourdes pour les constructions mitoyennes, l’AQC insiste sur l’intérêt d’en être conscient dès la conception et de faire appel à des professionnels assurés. En cas de litige, un avis juridique est nécessaire.
