Une fissure apparue au-dessus d’une porte, une autre qui descend en escalier le long d’une façade, une porte-fenêtre qui se met à frotter : après un été chaud et sec, ces signes sont fréquents dans les maisons construites sur sol argileux. Le diagnostic géotechnique G5 permet d’en identifier la cause, de savoir si les fissures évoluent et de choisir les travaux réellement nécessaires.
Face à ces désordres, la tentation est grande de reboucher et de repeindre, ou au contraire d’imaginer le pire. Dans les deux cas, il manque l’essentiel : comprendre l’origine des fissures. C’est précisément le rôle de la mission G5, la mission de diagnostic définie par la norme NF P 94-500.

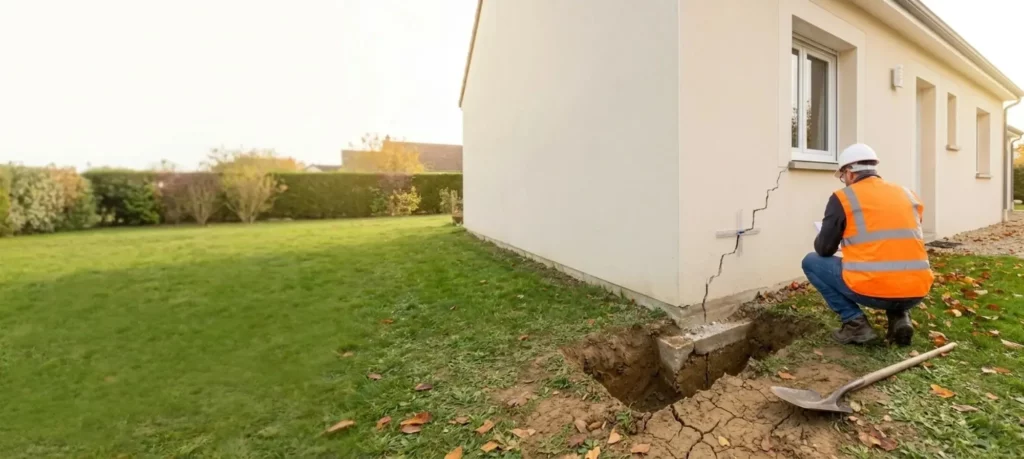

Fouille de reconnaissance au pied d’une façade fissurée : la semelle de fondation est dégagée et l’argile desséchée se fend en surface.
Pourquoi les fissures apparaissent après une sécheresse
Les sols argileux changent de volume selon leur teneur en eau : ils gonflent quand ils s’humidifient et se rétractent quand ils sèchent. C’est le phénomène de retrait-gonflement des argiles (RGA), accentué par les épisodes de sécheresse et de fortes chaleurs.
Ce dessèchement est rarement homogène sous une maison :
- le sol sèche davantage en périphérie qu’au centre, protégé par le dallage ;
- les arbres et haies proches puisent l’eau du sol et accentuent le retrait localement ;
- une façade exposée au sud ou une zone sans gouttière réagit différemment du reste du bâtiment.
Les fondations ne bougent alors pas toutes de la même façon : c’est le tassement différentiel, qui fissure la structure. Les maisons aux fondations peu profondes ou sans chaînage y sont particulièrement sensibles. Les fissures apparaissent souvent en fin d’été ou à l’automne, quand le sol atteint son état le plus sec.
Mais la sécheresse n’est pas toujours la seule coupable. Une fuite de réseau enterré, une extension mal désolidarisée, un remblai sous une partie de la maison ou un défaut de construction peuvent produire des fissures très similaires. D’où l’intérêt d’un diagnostic plutôt que d’une conclusion hâtive.
Le diagnostic géotechnique G5 : de quoi s’agit-il ?
La norme NF P 94-500 classe les missions d’ingénierie géotechnique de G1 à G5. Les missions G1 à G4 accompagnent un projet de construction, de l’étude préalable au suivi de chantier. La mission G5 est à part : c’est une mission de diagnostic, réalisée sur un ouvrage existant pour étudier un ou plusieurs éléments géotechniques précis.
Pour une maison fissurée, le diagnostic géotechnique G5 répond à trois questions :
- Quelle est la cause des désordres ?
- Sont-ils stabilisés ou évolutifs ?
- Quelles solutions envisager pour les traiter durablement ?
Les étapes d’un diagnostic géotechnique G5 sur une maison fissurée
1. Recueil des données
L’ingénieur rassemble les informations disponibles : date de construction, plans, extensions éventuelles, historique des fissures, travaux déjà réalisés, exposition au retrait-gonflement des argiles sur cartes.gouv.fr, arrêtés de catastrophe naturelle déjà publiés pour la commune.
2. Visite et relevé des fissures
Chaque fissure est observée et localisée sur un plan selon trois critères :
- la forme : verticale, horizontale, oblique ou en escalier dans la maçonnerie, traversante ou non. Une fissure en escalier est souvent la signature d’un tassement différentiel ;
- l’ouverture : simple faïençage d’enduit, microfissure ou fissure franche mesurable ;
- l’évolution : c’est souvent le critère décisif. Lorsque c’est utile, des témoins ou jauges de fissure sont posés et relevés à intervalles réguliers pour distinguer une fissure stabilisée d’un désordre évolutif.
Pour savoir quels signes doivent vous alerter avant même la visite, consultez notre article Maison fissurée : quels signes sont préoccupants ?
3. Investigations géotechniques
C’est ce qui distingue un diagnostic géotechnique d’un simple constat visuel :
- fouilles de reconnaissance au droit des fondations, pour mesurer leur profondeur, leur largeur et leur état, et observer le sol d’assise ;
- sondages géotechniques (tarière, pénétromètre…) pour connaître la succession des couches de sol et leur résistance ;
- prélèvements et essais en laboratoire (teneur en eau, valeur au bleu de méthylène, limites d’Atterberg…) pour évaluer la sensibilité de l’argile au retrait-gonflement.
4. Analyse de l’environnement
L’ingénieur examine tout ce qui peut modifier l’état hydrique du sol : arbres et leur distance à la maison, rejet des eaux pluviales, réseaux enterrés, pente du terrain, zones imperméabilisées.
5. Rapport et préconisations
Le rapport G5 croise toutes ces données pour établir la cause des désordres et proposer des solutions adaptées, par exemple :
- maîtriser les eaux pluviales et créer un trottoir périphérique étanche ;
- poser un écran anti-racines ou gérer la végétation proche ;
- lorsque c’est nécessaire, renforcer les fondations : reprise en sous-œuvre, micropieux ou injection de résine.
Lorsque des travaux de renforcement sont retenus, leur dimensionnement relève ensuite d’une mission de conception (G2), puis d’une mission d’exécution (G3, étude et suivi, côté entreprise ; G4, supervision, côté maître d’ouvrage).
Fissures après sécheresse : pourquoi ne pas se contenter de reboucher ?
Sans diagnostic, deux erreurs sont fréquentes :
- sous-estimer le problème : la fissure est rebouchée, la cause reste active, et le désordre réapparaît, souvent plus large, à la sécheresse suivante ;
- sur-traiter le problème : une reprise en sous-œuvre lourde est engagée alors qu’une meilleure gestion des eaux aurait suffi.
Le diagnostic géotechnique G5 permet d’engager les bons travaux, au bon endroit. Son rapport constitue aussi une base technique solide pour échanger avec votre assureur ou l’expert mandaté par celui-ci.
Catastrophe naturelle sécheresse : un délai de 30 jours
Les dommages causés par le retrait-gonflement des argiles peuvent relever de la garantie catastrophe naturelle, à condition que la commune obtienne la reconnaissance de l’état de catastrophe naturelle pour l’épisode de sécheresse concerné (voir notre article sur le régime CAT-NAT).
Une fois l’arrêté publié au Journal officiel, vous disposez de 30 jours au plus tard pour déclarer le sinistre à votre assureur (Service-Public.gouv.fr). Pour être prêt :
- signalez vos fissures à votre mairie, qui centralise les demandes de reconnaissance ;
- photographiez-les dès maintenant, avec une règle pour l’échelle, et notez la date ;
- surveillez la publication des arrêtés concernant votre commune ;
- déclarez le sinistre sans attendre la fin du délai (notre modèle de lettre de déclaration de fissure peut vous aider).
Un diagnostic G5 engagé tôt vous permet d’aborder cette démarche avec un dossier technique déjà documenté.
Questions fréquentes sur le diagnostic G5
Quand faire un diagnostic géotechnique G5 ?
Dès qu’une fissure s’ouvre, s’allonge ou réapparaît après avoir été rebouchée, ou lorsque des portes et fenêtres se mettent à coincer. Plus le diagnostic est engagé tôt, plus le suivi de l’évolution des fissures est long et exploitable.
Une fissure fine est-elle forcément sans gravité ?
Non. Une fissure fine mais évolutive peut traduire un mouvement de fondation actif, alors qu’une fissure plus large mais stabilisée peut relever d’un traitement simple. C’est surtout l’évolution dans le temps, plus que la seule largeur, qui permet de conclure.
Le diagnostic G5 est-il utile si ma commune n’est pas reconnue en catastrophe naturelle ?
Oui. Le diagnostic vise d’abord à comprendre et traiter durablement les désordres. Il reste utile pour choisir les travaux, échanger avec un constructeur ou un assureur, ou préparer une éventuelle procédure, par exemple un référé préventif avant des travaux voisins.
